无机颜料概述 铁系颜料
(1)氧化铁黄[C.I.Pigment Yellow 42 (77492)][51274-00-1] 氧化铁黄(yellow iron oxide)，又称铁黄，是一种化学性质比较稳定的碱性化合物颜料，分子式Fe2O3·H20，分子量177.71。色泽带有鲜明而纯洁的赭黄色，并有从拧橡色到橙色一系列色光的产品。合成氧化铁黄主要物化指标见下表。
具有典型无机颜料特性，优异的耐光、耐候、耐溶剂、耐碱、无毒等特性，价格较低;其缺点是不耐高温、不耐酸，易被热的浓强酸溶解;在135℃/h或177℃/5min 因逐渐失去结晶水而向红转变，不能应用于烘干温度较高的bob娱乐体育官方入口 中。
合成氧化铁黄着色力高、色光较亮，可按需要制造出各种色相的铁黄，研磨分散性也比较好，在紫外线以及可见的蓝色光谱段都有强烈吸收，具有屏蔽紫外线辐射的作用，使聚合物延缓降解，延长涂层使用寿命。可与稳定型酞菁蓝、铁蓝等配成绿色，与铁红、铁黑等配成棕色。
(2)氧化铁红[C.I.Pigment Red 101(77491)][1307-37-1] 氧化铁红(red iron oxid)，简称铁红或铁红粉。化学名称为三氧化二铁，分子式Fe2O3，分子量159. 69。同样的化学成分，由于原料、生产工艺的不间，物理性能差异较大，用途也有所不同。
氧化铁红为红色粉末，其色光变化幅度较大，当颗粒度为O.2μm 时，带黄相，比表面积、吸油量等也较大;颗粒度增大时，色相就从红向紫移动，比表面积、吸油量也随之变化。按粒子大小可分为普通氧化铁红、超细氧化铁虹及纳米氧化铁红。合成氧化铁红主要物化指标见下表。
氧化铁红是一种最经济，遮盖力仅次于炭黑的颜料，具有很高的耐热性，在500℃不变色，在1200℃时也不改变化学结构，极为稳定;能吸收阳光中的紫外光谱，对涂层有保护作用;还具有极高的着色强度、耐光性、耐候性、耐碱性、耐水性、耐溶剂性及耐稀酸性，可广泛应用于各类bob娱乐体育官方入口 着色。缺点是不能耐强酸，颜色红中带黑，不够鲜艳。
铁红大量用于防锈bob娱乐体育官方入口 ，具有物理防锈功能，使大气中的水分等不能渗透到金属中，增加涂层的致密性与机械强度。应用于防锈漆的铁红，水溶盐较低，有利于提高防锈效果;但经长期曝晒后，含有铁红的涂层容易产生粉化现象，特别是颗粒度较小的铁红，粉化速度更快。
(3)氧化铁黑[C.I.Pigment Black 11(77499)][12227-89-3] 氧化铁黑(black iron oxide)，简称铁黑，分子式Fe3O4或Fe2O3·FeO，化学名称为四氧化三铁，属于尖晶石型。具有饱和的蓝墨光黑色，遮盖力、着色力均很高，对光和大气的作用稳定性较好，不溶于碱，微溶于稀酸，在浓酸中则完全溶解，耐热性差，在较高温度下易氧化，生成红色的氧化铁。氧化铁黑主要物化指标见下表。
氧化铁黑因遮盖力、着色力强，耐光性、耐候性及耐碱性好，广泛用于各种bob娱乐体育官方入口 及水泥制品着色。因具有很强的磁性，可用于生产金属底漆，其附着力和防锈性好。
(4)氧化铁棕[C.I.Pigment Brown 6(77492)][52357-70-7] 氧化铁棕，简称铁棕，是氧化铁红、氧化铁黄和氧化铁黑的混合物。色相随配料拼色比例的变化，可得到多种色光的氧化铁棕。其着色力和遮盖力很高，耐光性、耐碱性好，无水渗性和油渗性。氧化铁棕主要物化指标见下表。
氧化铁棕主要用于水泥着色、配制木器漆、色漆以及皮革上色等。
(5)纳米氧化铁
纳米级氧化铁颜料具有纳米粒子效应，当与光作用时产生小尺寸效应，表现在对可见光波的散射能力降低、遮盖力下降，呈现“透明”状态，对短波长的紫外线还具有较强的吸收能力。它保持了氧化铁颜料的化学组成和晶型，具有很好的化学稳定性，无毒、无昧、价廉，以及很好的耐温性、耐候性、耐酸性、耐碱性及高影度、高着色力、高透明度，同时克服了传统氧化铁颜料饱和度低，颜色不够鲜艳，在高档bob娱乐体育官方入口 中使用受到限制的缺点。
纳米粒径的透明氧化铁(transparent iron oxide)具有较强的吸收紫外线的能力，不但自身光学稳定，而且可以提高各类高聚物的抗老化性，广泛应用于高档工业、建筑及装饰bob娱乐体育官方入口 。透明氧化铁颜料正逐步替代传统氧化铁颜料，越来越受到人们的青睐。

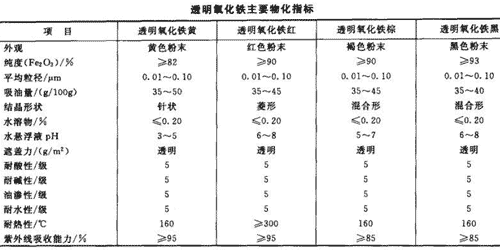

德国的巴斯夫公司和美国的希尔顿戴维斯公司是世界上最大的透明氧化铁生产商。巴斯夫公司生产著名的Sicotrans系列透明氧化铁.例如,预分散透明氧化铁产品X Fast Yellow ED7800 和X Fast Red ED7795， 这两个产品能提高木材质感。近年来国内出现了几家规模生产透明氧化铁的高科技企业，如浙江省上虞市正奇化工有限公司(笔者曾试过此公司产品，性价比较高)、浙江神光材料科技有限公司等均有生产透明氧化铁的能力。透明氧化铁主要物化指标见下表。
(6)其他氧化铁
①耐热级氧化铁
一般的氧化铁黄、氧化铁黑因含结晶水，在177℃下开始脱水或氧化变色，因此不能用于需要较高温度下加工的塑料和烘烤型bob娱乐体育官方入口 中。经包核处理后的耐热级氧化铁，可提高耐热性，适用于聚丙烯、汽车维修漆、卷材bob娱乐体育官方入口 、各种色浆和高光泽乳胶漆等。
②低吸油量和高分散性氧化铁
为了方便使用，现代无机颜料也开始考虑制造商浓度色浆颜料，这就要求颜料具有较低的吸油量和很好的分散性。通过添加表面处理剂和机械粉碎，可以改变粒子形状、降低吸油量和提高分散性。
③天然云母氧化铁(micaceous iron oxide) 是天然矿石精选后，经过粉碎、水漂、干燥、过筛分级而成。具有金属光泽，呈云母状片晶，带有红相的灰色粉末，其主要成分的化学式为a-Fe2O3，其含量85%~ 90%，密度4.7~4.9克/立方厘米时，莫氏硬度6.0，水悬浮液pH6.0~8.0，粒度5~lOOμm ，含有非片状粒子。由于具有良好的片状形态，化学稳定性好，用它制备的防锈bob娱乐体育官方入口 可起到屏蔽作用，防止腐蚀性介质渗入被保护底材，适用于各种钢结构的保护。
